🎬 一、开篇：上海，2026年5月25日
2026年5月25日，上海。IEEE国际电路系统研讨会（ISCAS 2026）的主旨演讲台上，华为何庭波正式发表了韬(τ)定律——一个指导半导体产业发展的新原则。
这是中国在全球半导体领域首次提出影响产业演进的核心原则。消息传出后，A股芯片板块迅速反应：中芯国际单日涨超16%，华虹公司、华大九天涨停。全球媒体从《人民日报》到《印度时报》，从日经到路透，都在报道同一事件。
但这次发布并非概念炒作。支撑这场演讲的，是华为半导体团队六年间设计并量产了381款芯片的实战积累。
📉 二、摩尔定律为何必须谢幕？
在讨论韬定律之前，需要理解一个现实：摩尔定律正在不可逆转地放缓。
集成电路上可容纳的晶体管数量每两年翻一番——这个统治了半导体行业半个多世纪的规律，正面临物理极限和经济效益的双重挑战。
🔴 物理极限
当制程进入7nm以下，晶体管的工作方式发生了根本变化。速度饱和效应使本征延迟与沟道长度从二次关系退化为线性关系。局部互连的寄生参数主导了延迟预算。到3nm、2nm节点，漏电流、量子隧穿效应、热密度等问题层层叠加，每一代带来的性能增益越来越小。
🔴 经济效益铁律
更致命的是经济账。据行业咨询机构IBS估计，2nm节点的单颗芯片设计预算已超过10亿美元。EUV光刻机单台售价超过3亿欧元，掩模成本暴涨。更关键的是——单晶体管成本在先进节点已不再下降，甚至开始回升（据SemiEngineering等行业分析报告）。维持了五十年的”每代晶体管更多、成本更低”的行业逻辑，宣告瓦解。
🔴 华为的特殊困境
对华为而言，情况更加严峻。2020年之后，先进制程获取渠道被切断，工艺节点彻底冻结。不能再依赖”下一个更小的节点”来获得性能提升——这条路被堵死了。
问题不再是”晶体管还能缩小多少”，而是——“究竟应该缩小什么？又应该针对什么目标？”
⏱ 三、韬定律核心：从”缩尺寸”到”缩时间”
何庭波在ISCAS 2026演讲和随后的论文《A Time Scaling Theory for Multi-Layer Electronic Systems》中，提出了一个核心观点：
摩尔定律的核心从来不是”让晶体管变小”，而是”让信号更快到达目的地”。
晶体管变小是为了开关更快，互联线路变密是为了传输更短，集成度提升是为了减少数据跨边界的次数。每一代技术迭代的本质交付物，都是时间的压缩。
既然如此，为什么不直接以时间本身作为优化目标？
🎯 τ的引入

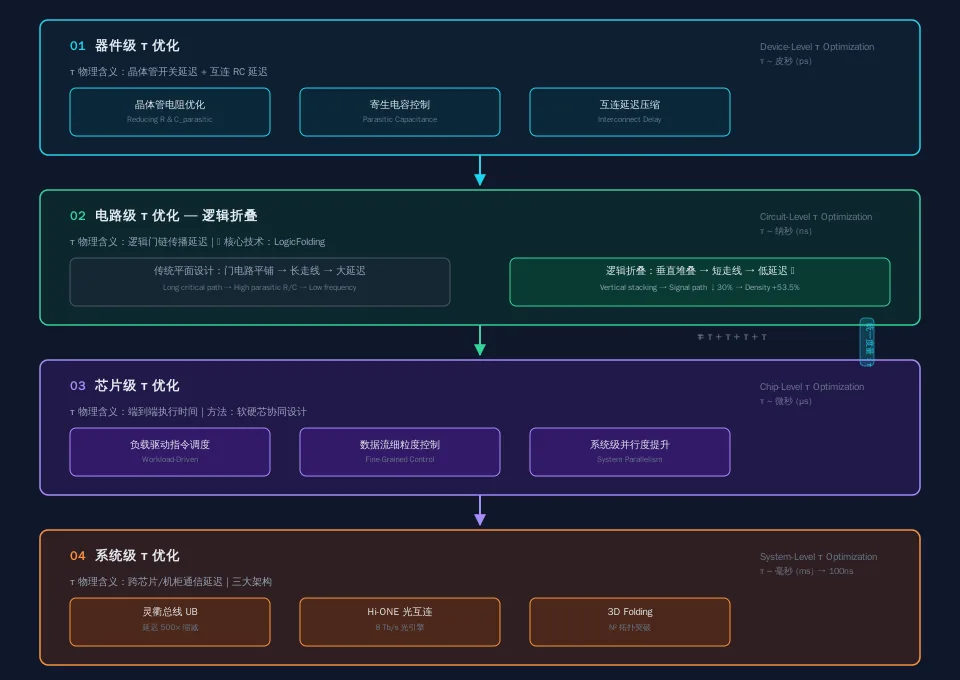

韬定律定义了一个贯穿四个层级的统一特征时间常数τ（tau，希腊字母，代表信号传播延迟/时间常数）：
| 层级 | τ的物理含义 | 优化手段 |
|---|---|---|
| 器件级 | 晶体管开关延迟 + 互连RC延迟 | 优化晶体管电阻、寄生电容 |
| 电路级 | 逻辑门链的传播延迟 | 逻辑折叠：垂直堆叠缩短关键路径 |
| 芯片级 | 端到端执行时间 | 软硬芯协同、负载驱动指令调度 |
| 系统级 | 跨芯片/机柜通信延迟 | 灵衢总线(UnifiedBus)、Hi-ONE光互连 |
其革命性在于：工艺工程师、电路设计师、系统架构师、软件开发者——所有层级的工程团队，可以在同一套度量体系中讨论问题。
论文将这一主张定位为自罗伯特·登纳德（Robert Dennard）1974年提出Dennard Scaling理论以来，首个试图贯穿整个计算栈建立统一优化目标的缩放原则。需要指出的是，与登纳德缩放有清晰的比例公式不同，韬定律更像一个概念框架——它为各层级指定了同一优化目标（τ），但不同层级之间的τ如何串联或归一化，仍有待具体工程实践的验证。
“工艺、电路、架构和系统团队可以围绕同一个量、用相同单位展开讨论。” ——何庭波
🏗 四、逻辑折叠（LogicFolding）：麒麟2026的实战验证
理论归理论。韬定律真正的底气，来自华为已量产的麒麟2026芯片——这是逻辑折叠（LogicFolding）技术的首次全面实施。
什么是逻辑折叠？
传统芯片设计将所有门电路平铺在二维平面上。关键路径越长，寄生电阻电容越大，时钟频率就越低。
逻辑折叠将数字电路、模拟电路和存储电路分配到垂直堆叠的有源层中，通过超细间距混合键合（Hybrid Bonding）实现层间互联。关键路径上的门电路被分配到两个甚至更多垂直堆叠的层中，信号走线长度大幅缩减。需要说明的是，当前实现中折叠仅应用于关键路径的有限层间，而非全部逻辑设计。
打个比方：传统平面设计就像摊大饼的城市——从城东到城西要跑几十公里；逻辑折叠就像把城市折叠成摩天大楼——从10层到20层，一部电梯就到了。
📊 实测数据
根据华为论文披露的数据（量产芯片实测，Kirin 2026在同一节点下的对比）：
| 指标 | 传统平面(麒麟前代) | 麒麟2026(逻辑折叠) | 提升幅度 |
|---|---|---|---|
| 晶体管密度 | 155 MTr/mm² | 238 MTr/mm² | +53.5% 🚀 |
| SoC能效 | 基准 | - | +41% ⚡ |
| CPU最高主频 | ~2.75 GHz | 3.1 GHz | +13% 🔥 |
| SRAM运行频率 | 基准 | - | +40% ⚡ |
| 时钟缓冲器 | 基准 | - | -50% 📉 |
| 时钟偏斜 | 基准 | - | -25% 📉 |
| 布线长度 | 基准 | - | -30% 📉 |
| NoC数据通路面积 | 基准 | - | -55% 📉 |
关键：这是在相同工艺节点下实现的。 没有换光刻机，没有改工艺，纯粹靠架构创新。
以往需要三年几何缩放才能达到的晶体管密度跃升，逻辑折叠一代就做到了。
保守策略下的表现
值得注意的是，麒麟2026的逻辑折叠实施采用了”刻意保守”的策略：
- 混合键合间距：1.5μm（目标齿轮比<3即可）
- 折叠范围：仅应用于关键路径，而非整个设计
- TSV接点：仅从顶层金属下移一步
即便自我约束，CPU性能核心主频已经回到了3.1GHz——平面架构时代年均爬升不到0.1GHz，而逻辑折叠一代跳了约0.3GHz。趋势线的斜率发生了质变。
“我们取得了一系列仅靠先进制程工艺难以取得的进步。” ——何庭波
🖧 五、AI系统级τ优化：让吉瓦级集群”像一台机器”
同样的τ优化哲学，从单芯片扩展到大规模集群同样成立。
何庭波的论文揭示了一个在AI算力圈被广泛讨论的事实：据多项行业研究估算，超过80%的AI集群能耗消耗在数据移动上，而非计算本身；超过70%的系统成本投入数据存储（论文引用的行业分析数据）。缩短数据在芯片间、机柜间、封装内的传输时间，与提升计算速度具有同等战略优先级。华为为此部署了三套协同架构。
🏛 5.1 灵衢总线（Unified Bus）
当前AI集群的最大痛点之一是多层协议栈。数据走PCIe→NVLink→Ethernet，层层的协议转换消耗了大量时间和功耗，端到端延迟高达数十微秒。
Unified Bus的解决方案：单一全域对等协议、原生内存语义、硬件一致性。据论文披露，同封装内的端到端远程访问延迟从数十微秒压缩至约100纳秒量级——系统τ降低了约500倍。需要说明的是，这一数字适用于封装内或同一超节点内的通信场景，跨机柜仍受光速物理限制（100米单向约330纳秒），但协议层面的优化已显著改善了整体效率。
💡 5.2 Hi-ONE 光互连引擎
当单芯片带宽提升到数Tb/s级别时，传统铜缆互连在物理层面难以为继。华为开发了高密度光互连节点引擎（High-density Optical-interconnect-Node Engine，Hi-ONE）。
| 指标 | 传统电互连 | Hi-ONE光电互连 |
|---|---|---|
| 单模块带宽 | ~400 Gb/s | 8 Tb/s 🚀 |
| SerDes传输距离 | ~100 cm | ~5 cm |
| 跨机柜传输 | < 1 米 | 100 米 |
| 信号处理方案 | 重型DSP，高功耗 | 线性增强均衡，低功耗 |
Hi-ONE采用了”有意放宽误码率”的线性增强均衡方案替代传统重型DSP——在光互连的场景下，少量误码可以通过上层纠错处理，而功耗成本的降低是实打实的。
🧊 5.3 三维折叠（3D Folding）
这是封装层面的拓扑创新。
在传统2.5D封装中，计算能力随芯片面积按 N² 增长——但内存带宽、互连和供电受限于芯片边缘（周长），仅按 N 增长。这就是”扇出困境”（Fan-out Dilemma）：边缘资源永远追不上面积增长。
3D折叠的答案：将供电、存储和光互连从边缘迁移到垂直表面。一旦资源迁移到表面，它们就进入了N²增长轨道。封装变成垂直集成的堆栈——内存、互连、供电、逻辑共同缩微。当然，供电和散热的垂直迁移同样面临热密度和电流迁移的物理极限，这不是无代价的N²缩放。
📅 路线图：
- ~2030年前：依赖Chiplet + 2.5D扇出 + 微凸点/标准间距混合键合
- ~2030年起：昇腾990首次引入逻辑折叠；3D折叠成为2035年前α性能扩展的主要载体
- 到2035年：硬件集成度预计增长 >100倍
🗺 六、十年路线图：从麒麟到昇腾
韬定律有明确的时间表和可验证的里程碑。

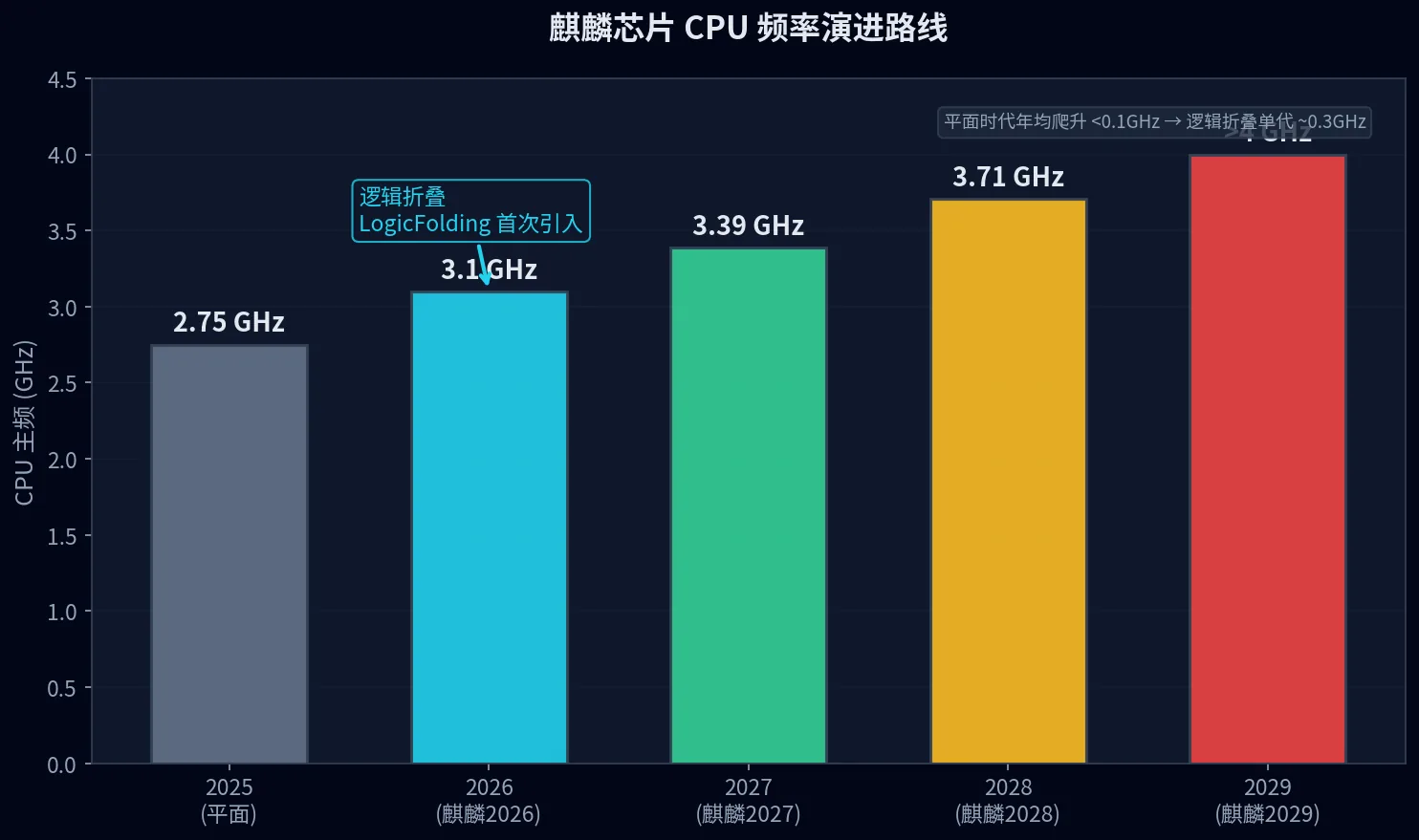

📱 麒麟系列（移动SoC）
据论文披露的路线图：
| 年份 | 芯片 | 关键特征 | CPU主频目标 |
|---|---|---|---|
| 2026 🍂 | 麒麟2026 | 首次引入逻辑折叠，硅片验证 | 3.1 GHz |
| 2027 | 麒麟2027 | 继续逻辑折叠，优化折叠深度 | 3.39 GHz |
| 2028 | 麒麟2028 | 硅前验证阶段 | 3.71 GHz |
| 2029 | 麒麟2029 | 突破4GHz大关 | >4 GHz |
效率方面：典型使用场景下，麒麟SoC预计在3-5年内效率提升1倍以上。
🚀 昇腾系列（AI加速器）
| 年份 | 产品 | 特征 |
|---|---|---|
| 2025 | 昇腾910C | Chiplet + 2.5D扇出 |
| 2026 | 昇腾950 | 成熟技术组合 |
| ~2030 | 昇腾990 | 首次引入逻辑折叠到AI加速器 |
| 2035 | - | 硬件集成度增长 >100倍 |
🏁 最终目标
预计到2031年，基于韬定律的高端芯片晶体管密度将达到 400 MTr/mm²，相当于1.4纳米制程的同等水平。
注意措辞——“密度等效”，而非”真正的1.4nm节点”。台积电的A14节点预计2028年量产，比华为的等效目标早三年。这是通过堆叠和封装实现的密度，而非通过极致光刻工艺。
但正如Times of India的评论所言：“用自己的路晚到，总好过在别人的路上无限期等待。”
🌍 七、产业影响：竞争规则的重写
韬定律的影响可能超越华为自身。
🔄 从”纳米竞赛”到”τ竞赛”
论文中有一句话值得细读：
“下一美元应该跟随τ，而不是节点。”
这意味着：竞争优势不再单纯依赖最先进光刻工艺。封装技术、存储带宽和互连架构设计，如今承载了此前仅由前沿逻辑节点独占的战略权重。对于无法获取最先进光刻设备的企业而言，这个判断具有不言自明的意味。
🏭 产业链权力转移
另一个被论文揭示的深层趋势：逻辑与存储正在重新走向物理集成。40年前，8086时代处理器与存储器被标准化总线刻意分离，各自沿摩尔曲线独立发展。AI时代正在逆转这一趋势——算力暴涨不断触及存储带宽、延迟和封装的物理极限。HBM、混合键合、三维堆叠SRAM，都是同一底层趋势的不同表征。上游话语权正在向存储和封装厂商倾斜。
❓ 五个开放问题
论文本身也诚实列出了五个未解决问题，面向全行业开放：
- EDA工具链重构：现有工具面向二维平面，不支持多层堆叠裸片的跨层划分
- 晶圆间工艺偏差：跨批次/节点的晶圆键合，需智能冗余和自适应补偿
- 垂直互连开销不等式：每个混合键合点/TSV都带来寄生损耗，必须证明τ收益 > τ损耗
- 伴生能耗法规：τ是时间准则，需配套存储语义总线、背面供电等能耗优化
- 新基准范式：行业需从单标量指标转向τ剖面基准
“在半导体演进的路径上，没有一家企业可以独自完成所有答案。” ——何庭波
❓ 八、结论：一个新范式的开始
何庭波在论文的最后写道：
“通过缩放实现加速的时代，正在让位于通过多层电子系统的τ优化实现加速的时代。” “几何时代事实上已经结束；否认这一事实不是可行的策略。”
从摩尔定律（1965）到登纳德缩放（1974），再到今天的韬定律（2026），半导体产业的底层叙事每一次更替，都伴随着旧秩序的瓦解和新秩序的建立。
韬定律能否成为定义下一个时代的框架？答案不取决于华为一家企业，而取决于整个产业链在未来六到十年的集体工程实践。
方向已经标定。但正如论文所言，路的每一米都需要铺。
📚 数据来源说明
- 华为官方新闻稿（huawei.com, 2026.5.25）：ISCAS 2026 主旨演讲全文
- 何庭波论文《A Time Scaling Theory for Multi-Layer Electronic Systems》，中国科学院科技论文预发布平台（2026.5.25）
- 人民日报客户端（2026.5.25）：华为正式发表半导体领域新定律
- 钛媒体APP（2026.5.25）：晶体管密度单代涨55%不靠新制程
- 科创板日报（2026.5.25）：华为发布”韬定律”，有哪些技术方向值得关注
- 观察者网/腾讯新闻（2026.5.25）：何庭波万字论文，详解华为”韬定律”
- Times of India (2026.5.25): Explaining Huawei’s Tau Scaling Law
- 行业分析数据：IBS（芯片设计成本估算）、SemiEngineering（先进节点成本趋势）
